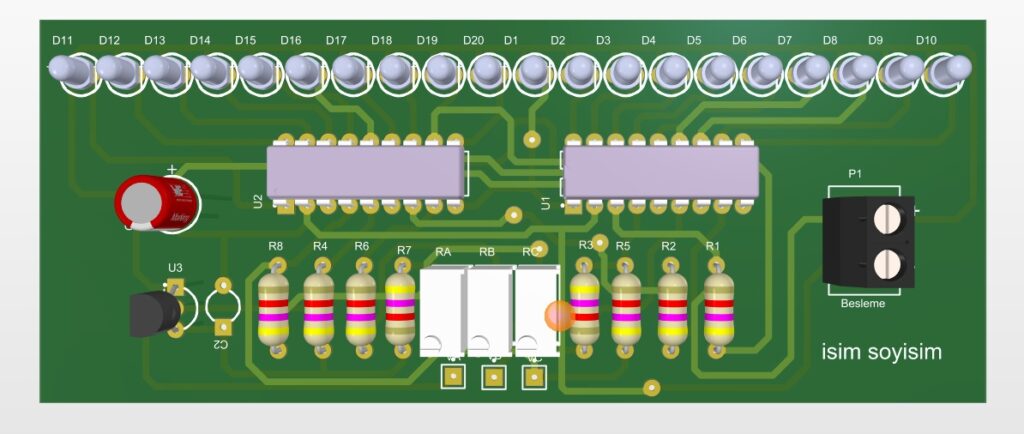

LM35 ile yapılmış LED’li sıcaklık göstergesinin devre şeması aşağıdaki gibidir. Gösterge sürücüsü LM3914 nokta / çubuk bar display sürücü entegresidir.
     LM3914 entegreleri devrede mokta modunda çalışmaktadır.20 tane LED kullanarak sıcaklığın LED’lerden okunması sağlamıştır.
     Devredeki tüm dirençler %1 toleranslı metal film direnç olmalıdır. RA ayarlı direnci ile Va=0,075V olmalıdır, RB ayarlı direnci ile Vb=1,955V, RC ayarlı direnci ile Vc=3,075V’a ayarlanmalıdır. Bu ayarlamalardan sonra , örneğin 22°C de Va=2,275V olarak okunmalıdır.
