IR Sensör İle 0-99 Sayıcı

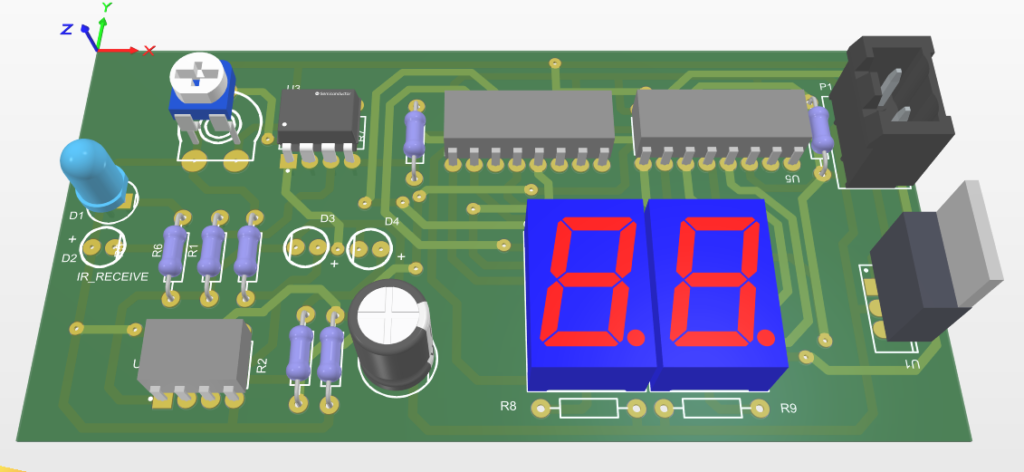

Devrede kızıl ötesi sensör olarak D1 ve D2 IR diyotları kullanılmıştır. Bu sensörlerden gelen sinyale göre U3(LM358) opamp entegresi U2 entegresine tetikleme sinyali yollamakyadır. Gelen her tetikleme sinyaliden sonra U2 (NE555) entegresi belli bir gecikme yaratır. Bu gecikme sürekli gelebilecek tetikleme sinyallerinin bittmesini beklemek ve oluşabilecek parazit sinyallerinden kaçınarak sayacıyı birden fazla saymasını engellemektir.

Gecikme süresinden sonra U2(NE555) entegresi  U5(CD4033) entegresinin CLK girişine bir palse tetik sinyali uygular ve U5 entegresi bir artı yönde bir değer artar ve ekranda bir sayı oluşur.

U5(CD4033) entegresi 9 a ulaştığında bir carrt out sinyali oluşturarak diğer   display sürücü entegresine (U4) clk sinyali sağlar ve onlar hanesi 1 artar. Bu durum ekranda 99 sayısı oluşana kadar devam eder ve 99 dan sonra tekrar başa dönerek 00 olur.
