Yavaşlayarak Duran Zar Devresi

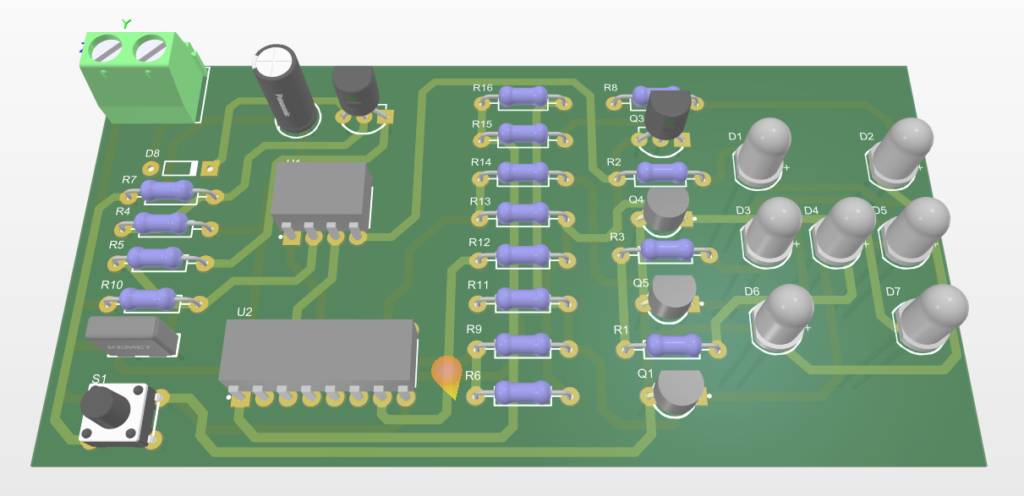

Devrede NE555 entegeresi kare sinyal üreteci ve CD4017 entegresi sayıcı olarak çalışmaktadır. devrenin yavaşlayarak durmasını belirleyen ana komponentler Q2 transistörü ve C1 kondansatörüdür. Butona basıldığında Q2 transistörü iletime geçer ve C1 kondansatörü şarj olur ve U1 entegresi trigger girişine gelen sinyalle iletime geçip kare sinyal üretmeye başlayacaktır. Buna bağlı olarakta U2 entegresi çıkış vermeye başlayacaktır.

Buton bırakıldıığında şarj olan C1 kondansatörü R4 direncinin değerine bağlı olarak yavaş yavaş transistörün beyz ucuna deşarj olacaktır, deşarj olma süresi boyunca U1 entegresi kare sinyali üretmeye devam edecektir . Kondansatörün deşarj olma esnasında tetikleme kesilip transistör kesime gidecektir , U2 entegresi çıkış vermeyecektir ve devre duracaktır.
