NE555 Entegresi İle Trafik Lambası
Bu devre NE555 osilatör entegresi kullanarak trafik lambasını simule etme amaçlı hazırlanmıştır. Yapımı basit ve anlaşılması kolay bir devredir.
Devrenin Çalışması

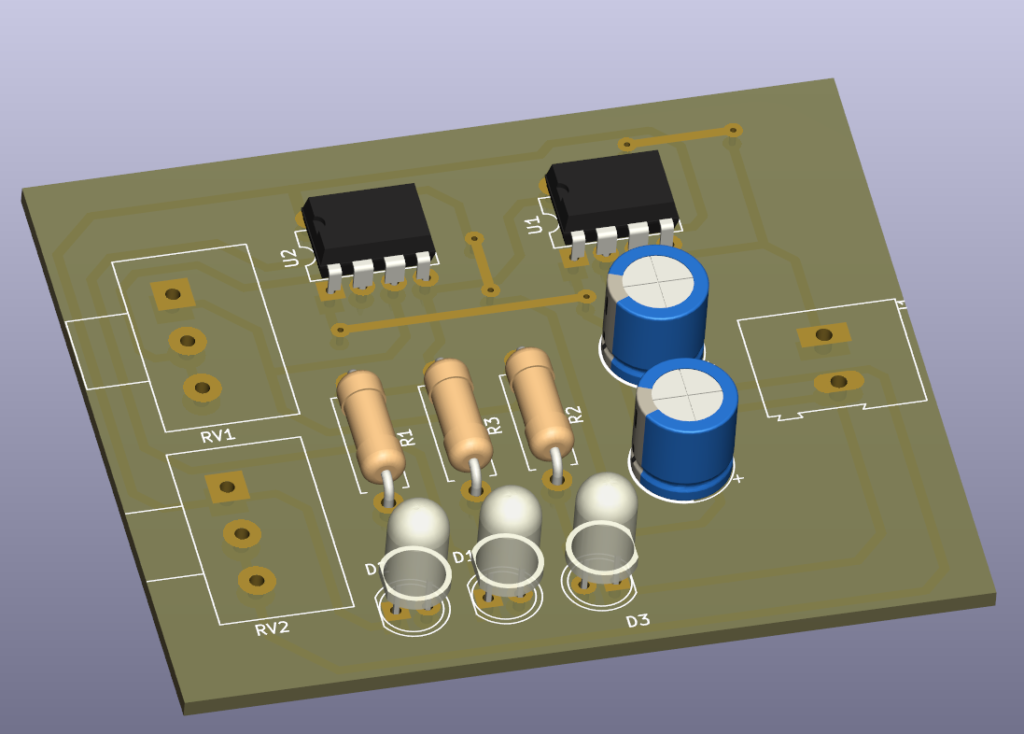

Devreye ilk enerji veridiğinde U1 entegresi RV2 ve C2 zaman sabitine göre bir süre sonra çıkış verir ve D2 kırmızı led diyotu yanar. Bu entegrenin çıkış vermesiyle U2 entegresine besleme gerilimini sağlanır. Beslemesi oluşan U2 entegresi RV1 ve C1 zaman sabitine bağlı olarak D3 led diyotu ve D1 sarı led diyotu sırayla yanarak trafik lambasının çalışmasına benzer bir şekilde çalışır.
Burada önemli olan RV1 ve RV2 potansiyometreleri ile ilgili diyotların yanma sırası ayarlanmasıdır.
